流量仪表
  • V锥式流量计
V锥式流量计

LJ系列V锥式(V形锥,内锥式,锥形)流量计是一种新型差压式流量传感器。它采用独特的中心流线形节流结构设计,巧妙地解决了长直管段整流的问题。中心悬挂的流线型锥体能重塑流速曲线,在紧靠锥体上游和下游较窄的区域内(前0~3D、后0~1D),将流速不规则的流体直接整流成理想流体,获得很高的测量精度和重复性,不需要直管段整流,正常情况下量程比为10:1,选择合适的参数可以做到30:1。在同样的β值下,V锥式流量计永久压力损失约为孔板的1/5—1/10,可大大降低运行能耗。

订购热线:0731-85670505

LJ系列V锥式(V形锥,内锥式,锥形)流量计是一种新型差压式流量传感器。它采用独特的中心流线形节流结构设计,巧妙地解决了长直管段整流的问题。中心悬挂的流线型锥体能重塑流速曲线,在紧靠锥体上游和下游较窄的区域内(前0~3D、后0~1D),将流速不规则的流体直接整流成理想流体,获得很高的测量精度和重复性,不需要直管段整流,正常情况下量程比为10:1,选择合适的参数可以做到30:1。在同样的β值下,V锥式流量计永久压力损失约为孔板的1/5—1/10,可大大降低运行能耗。V锥式流量计另一大特点是自吹扫式结构设计,无滞留死区。介质流过锥体时会加速,不断冲刷正压取压孔、锥体外壁、锥体附近管壁,而负压取压孔则被一小段不流动介质所隔离,脏污杂质进不去。因此V锥式流量计可用于各种含杂质、易结晶的脏污介质,如焦炉煤气、高炉煤气等长期使用不易堵。可用于粘度高、含杂质、易结垢的特殊脏污介质,如渣油、原油、回炼油、水煤浆、苯、液态硫磺等。广泛应用于石油、化工、轻工、钢铁、纺织、食品、环保、能源等行业。

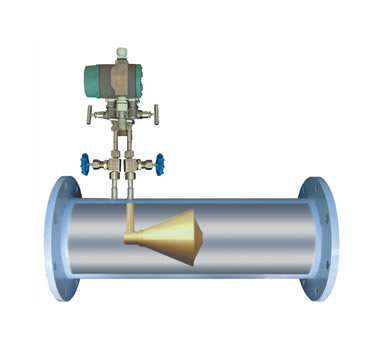

当介质以一定的速度迎着锥尖方向流过时,由于锥体的节流作用,会使锥体下游立即形成低压区,通过锥体上游管壁取高压PH,管壁与锥体尾部连通的空心管取低压PL,送到差压变送器,可测出差压值△P。根据伯努利方程,可计算出流体的流速,再乘以管道截面积 S 和仪表系数 K ,就可计算出体积流量qV 。







无直管段要求
 LJVVG系列V锥流量计采用独特的中心流线形节流结构设计,中心悬挂的流线形锥体能重塑流速曲线,在紧靠锥体上游和下游较窄的区域内(前 0~3D 、后 0 ~ 1D) ,将流速不规





则的流体直接整流成理想流体,获得很高的测量精度和重复性,不需要直管段整流。


 精度高,复性好
LJVVG系列V锥流量计正压孔取在锥体上游的管壁上,取压位置选在理想流体的



等速区域,符合伯努利定理,正压信号稳定,负压孔位于锥体尾部中心,正好落在下游压力最小的区域。由于锥体中心对称的结构,使得负压信号波动很小,输出差压信号非常稳定,传感器精度优于读数的士 0.5 % ,重复性为士 0.1 % ,贸易计量型精度高达士 0.3 %。(选择合适的量程范围)

 量程比宽,压损低
 LJVVG系列V锥流量计正常情况下量程比为 10 : 1 ,选择合适的参数可以做到 30:1。在同样的β值下,内锥形流量传感器永久压力损失约为孔板的 1 / 5 一 1 / 10 ,可大大降低运行能耗。
 刻度差压值大
 LJVVG系列V锥流量计刻度差压大,并可灵活选择。在电厂测风、钢厂测煤气等



长期稳定性好
V锥流量计独特的流线形锥体节流时具有“流线体边界层效应”,使脏污流体不会磨损节流缘,其β值可保证长期不变,整个仪表无可动部件,因此无需重复标定,具有长期



稳定性。
 可侧高温高压介质
V锥流量计与孔板等节流装置一样,工作温度压力取决于管道和法兰的材料和等级,工作温度可达 850 ℃ ,压力 42.0MPa 。
 可侧复杂工况介质

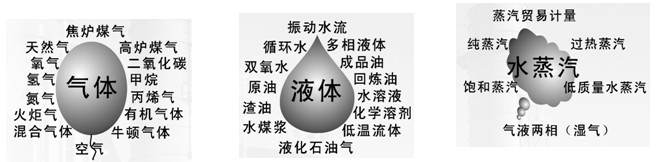

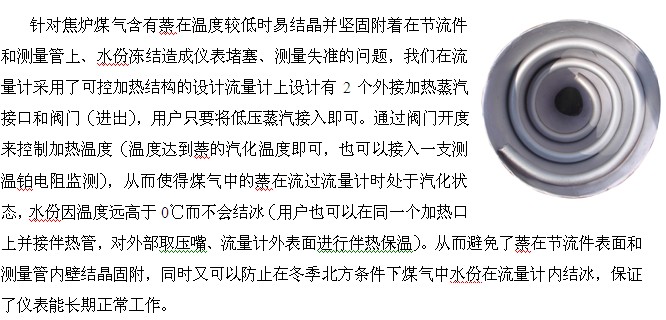

由于特殊的节流体构造,V锥流量计可测气液两相介质(如湿气)、多相水流、振动水流、电磁干扰介质、各种混合气体等。




























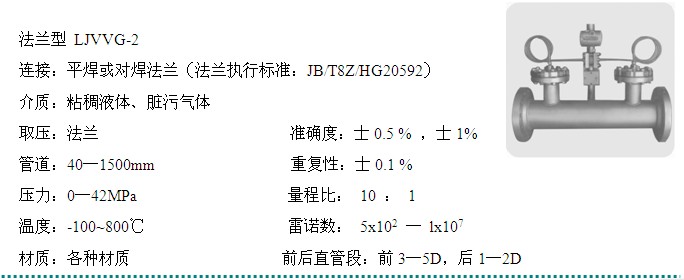

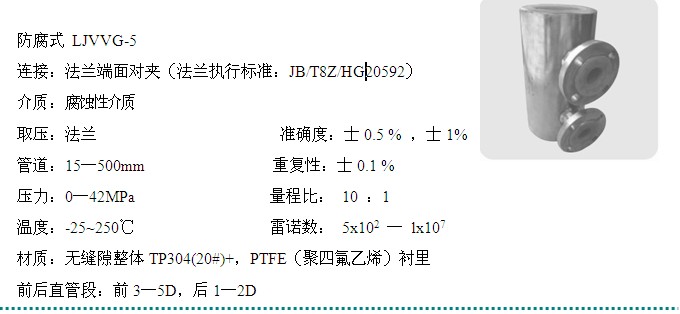

1 、低压型( PN2.5 以下) LJVVG-1、LJVVG-3 、LJVVG-4、LJVVG-5











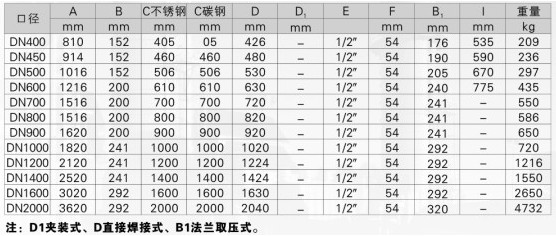

2、高压型(PN4.0~PN10)LJVVG-1 、LJVVG-3 、LJVVG-4 、LJVVG-5





















3、优点
配普通差压变送器的优点:
  成本优势:
配普通差压变送器,可输出与流量成平方关系的4~20mA信号,然后送往计算机或流量积算仪开方积算流量。
更少的开关阀门及管件,节省安装成本。
在冬季不需进行伴热来防冻。

配多变量变送器的优点:
配多变量变送器,本体即可显示瞬时积累流量,并可进行温压补偿、流量积算。并可4~20mA输出。
精度优势:
 精度优势:
实时全参数动态数字补偿技术:实现温度补偿功能,是V锥式流量计的基本功能。这一点普通流量积算仪也可实现,不同的是VCF内锥式流量计使用的是实时全参数动态数字补偿,而非普通积算仪的映射式参照修正。
 功能优势:
由于采用多参数及Hart通讯,用户可以通过一台仪表测量多个参数,装在现场的LJVCF内锥式流量计可以在控制室用PC远程操作,也可以在便携状态下接入手操器调整。同时V锥式流量计的现场按键模式使用户可在现场直接按键设定。
V锥式流量计集成了流量积算仪的关键功能,简化了DCS或二次表的补偿运算工作。在使用4-20mA作为传输信号时,DCS或二次表仅需具备累计/报警/记录/供电功能即可,在使用Hart作为传输信号的系统中,还可以持续跟踪监测变送器的第二/第三/第四度量。
   成本优势:
一台V锥式流量计可输出流量/压力/温度多个变量变送器,可节省采购成本。
更少的变送器,更少的布线,更少的开关阀门,节省安装成本。
变送器直接输出瞬时或累计流量,简化流量积算的系统资源,接DCS更方便,节省系统成本。
可根据具体需要订制程序,提高软件附加值,不必采购二次表,节约硬件成本。

4、多变量一体化V锥式流量计原理图



5、多变量变送器技术指标
电源 供电范围:DC15V~45V
输出
输出信号:二线制,4~20mA输出(Hart)(用户可选择输出绝对压力、温度、瞬时和累积流量)
输出信号极限:lmin为3.5mA,可组态标准设置lmin为3.8mA,lmax为20.5mA。
报警电流:lmin为3.5~4mA可组态,标准设置3.6mA,lmax为20~22.5mA可组态,标准设置21mA
通讯距离:用多芯双绞线的最大通讯距离为1.5Km,通讯距离因电缆类型而异,可用下述公式确定   电缆长度:



适用电缆外径:φ8.5±0.5mm
外壳防护
外壳:铸铝,环氧树脂喷涂,丁晴橡胶O型环
防护等级:IP67
温度0~100%RH
