流量仪表
  • 电磁流量计
电磁流量计

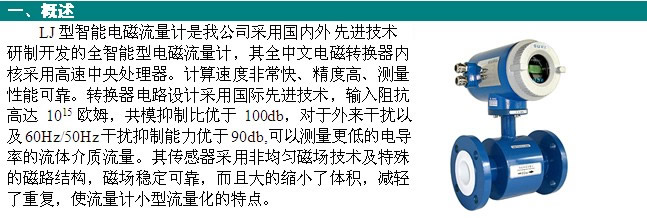

LJ型智能电磁流量计是我公司采用国内外先进技术研制开发的全智能型电磁流量计,其全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。转换器电路设计采用国际先进技术

订购热线:0731-85670505


电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速v的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流等信号,用于流量的控制和调节。详见图 1 。





其数学表达式为:
E=KBdv
式中:E---------------为电极间的信号电压(v)
    B-----------------磁通密度(T)
      d------------------测量管内径(m)
  v------------------平均流速(m/s)

式中k, d为常数,由于励磁电流是恒流的,故B也是常数,则由E= KBdv可知,体积流量Q与信号电压E-成正比,即流速感应的信号电压E与体积Q成线性关系。因此,只要测量出E就可确定流量Q,这是电磁流量计的基本工作原理。
由E=KBdv可知,被测流量体介质的温度、密度、压力、电导率、液固两两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或者紊流)就不会影响测量结果的。因此说电磁流量计是一中真正的体积流量计。对于制造商和用户来说,只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量,而不需要任何修正。这是电磁流量计的一突出优点,是其他任何流量计所没有的。测量管内无活动及阻流部件,因此几乎没有压力损失,并且有分高的可靠性。



■全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达150:1;
  ■超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好;
  ■采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低;
  ■采用SMD器件和表面贴装(SMT)技术,电路可靠性高;
  ■管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失;
  ■在现场可根据用户实际需要在线修改量程;
  ■测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关;
  ■高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂;
  ■具有RS485、RS232、Hart和Modbus等数字通讯信号输出;(选配)
  ■具有自检与自诊断功能;
  ■小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制(选配);
  ■内部具有三个积算器可分别显示正向累积量反向累积量及差值积算量,内部设有不掉电时钟,可记录16次掉电时间。(选配);
  ■红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)。

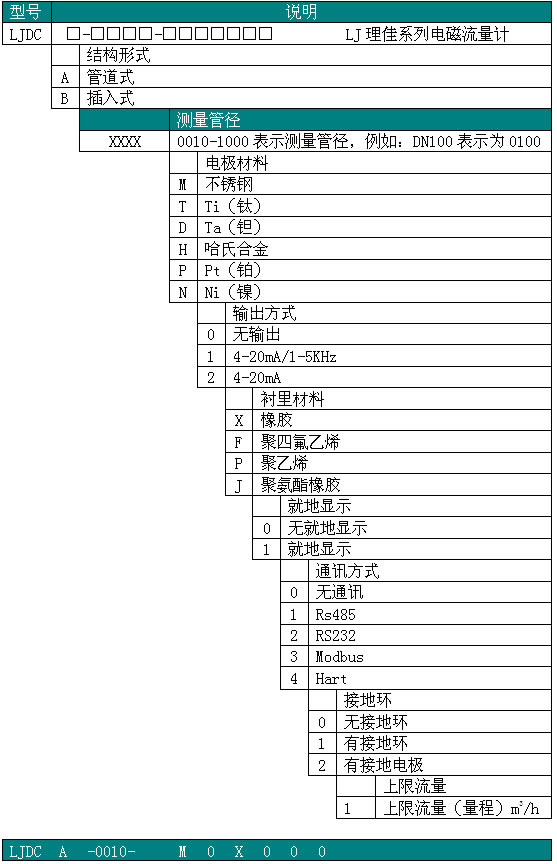

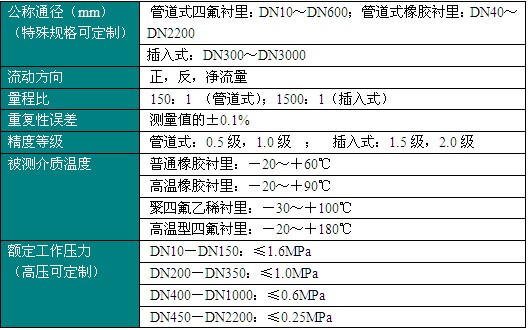

  表1









按仪表结构形式涡街流量计可分为2大类,即:

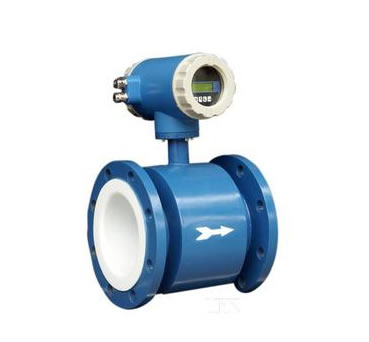

■满管式电磁流量计
广泛测量封闭管道中的导电液体介质,包括酸、碱、盐等强腐蚀性液体、泥浆、废物水及固液两相悬浮的体积流量。

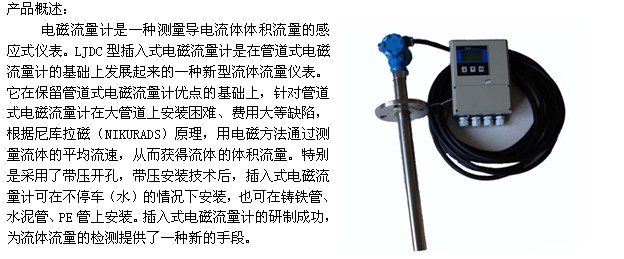

■插入式电磁流量计
广泛的适用于各种行业大口径导电液体介质流量计量。
①测量管内无阻力部件,无压力损失。
②高可靠性的外插安装方式,传感器的安装、维护无需拆卸测量管,因此较适合于无法长期停水的现场使用,而且可以在老管道上现场开口安装。
③结构简单,电磁流量计测量管可不用内衬,可靠性高。
④公称通径范围宽、适用于DN300~DN3000之间的所有口径管道。
⑤一体化接地电极,实现仪表良好接地。
⑥传感器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围可达1500:1



1、测量范围
电磁流量计有着广泛的用途,在满足现场监测显示的同时可输出标准电流信号( 4-20mA ),供记录、调节、控制用;可广泛应用于化工、环保、轻纺、冶金、矿山、医药、造纸、给排水、食品、制糖、酿造等行业工艺管道内导电介质的液体流 量计量;除测量一般导电液体外,根据用户特殊需要,还可测量导电的液固两相流,高黏度液体及盐类等液体的流量。



2、外型结构
图1

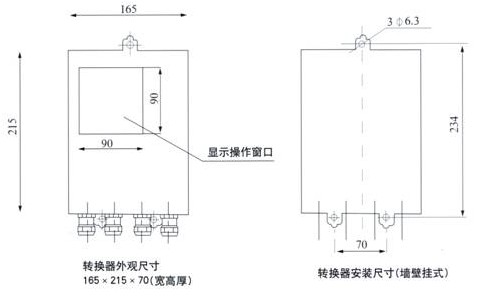

2.分体型转换器安装尺寸

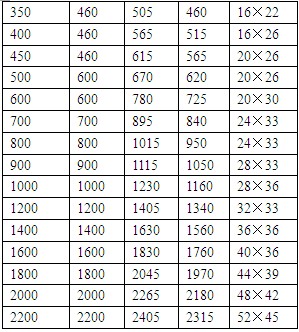

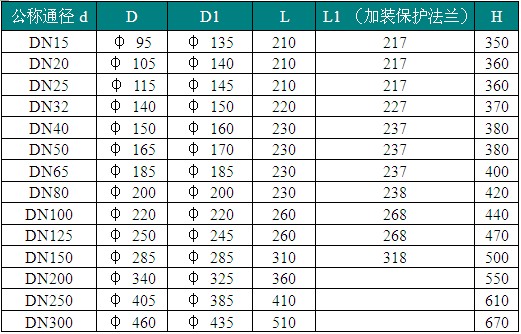

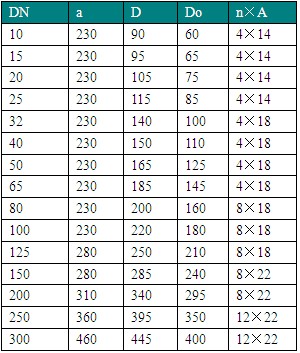

3、电磁流量计传感器外型尺寸表2

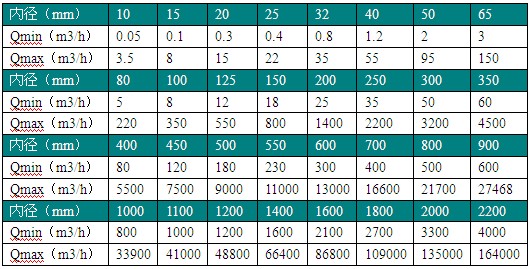

满管式电磁流量计口径的确定:请参照表3
表3

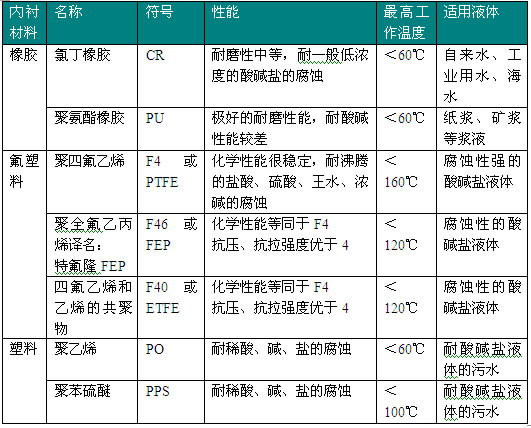

衬里材料的确定:请参照表4
表4

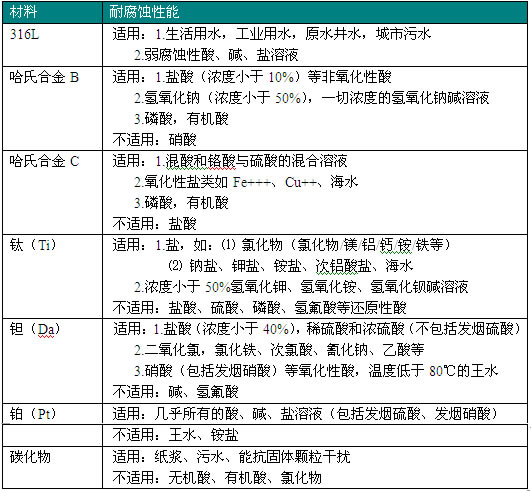

电极、接地环材料的确定:请参照表5
表5











特点:
• 插入式电磁流量计在大管道流量检测中,具有绝对的安装优势与价格优势。
• 转换器采用优化设计,结构紧密,容易电气安装,转换器和传感器具有互换性,可自由变更测量范围(0.5m/s~10m/s)。
• 仪表应用“自动归零”原理,消除电化学干扰信号,零点自稳。
• 转换器和传感器具有多种防护等级及安装方式,有适用于潜水安装的IP68等级。
• 适用于水、污水、酸、强碱等导电率在5μs/cm以上的液体流量检测,特别适用于供排水管道的流量测量。
• 流量的测量只与插入深度有关,故该流量计通用性广、互换性强,一种型号就可适用于多种规格管道的流体测量要求。
