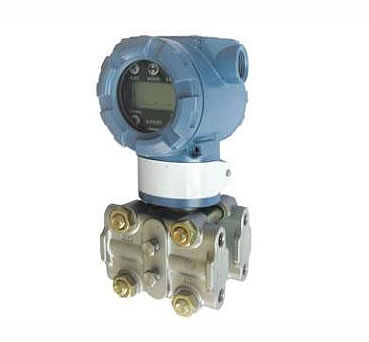

LJYC／LJCC 系列电容式压力／差压变送器

LJYC/LJCC智能/数字差压/压力变送器是本公司根据国际先进技术，联合国内多方技术力量，共同研制开发的新型仪表。

本仪表采用微处理技术进行温度特性和非线性补偿，从而大幅度提高仪表测量精度，改善温度特性，扩展了量程比，可增添智能化功能，进一步满足了工业现场对仪表的高可靠性，高稳定性要求。

订购热线：0731-85670505

简介

LJYC/LJCC智能/数字差压/压力变送器是本公司根据国际先进技术，联合国内多方技术力量，共同研制开发的新型仪表。

本仪表采用微处理技术进行温度特性和非线性补偿，从而大幅度提高仪表测量精度，改善温度特性，扩展了量程比，可增添智能化功能，进一步满足了工业现场对仪表的高可靠性，高稳定性要求。在电容式压力/差压变送器中应用数字技术，除了确保仪表的高可靠性和其它优越性能外，也能实现智能仪表与控制室之间的远程数字化连接，保证通讯的快捷可靠。控制室可以对该变送器进行远程询或实时组态。智能变送器的敏感元件与普通LJ系列电容式变送器完全相同,同样具有稳定，可靠的各项优点。

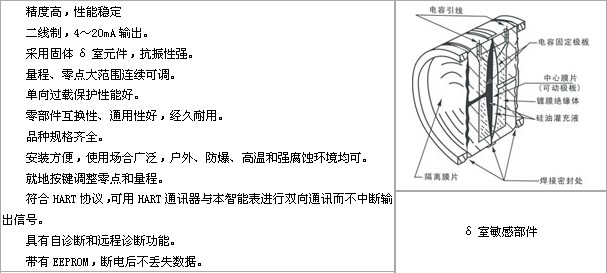

鉴于本系列产品设计和工艺的独到之处，还有以下特点：
   按可靠性设计方法，进行元器件和材料选择；成品逐台经过严格的稳定化和补偿处理，保证每台出厂的产品都优于技术标准，开箱和投运合格率均为100％。
    制订了高于国内同类产品的技术标准，增设专有项目，按照内控质量指标进行考核和检验，以确使出厂产品的实际综合精度和稳定性位居国内产品的前列。
    采用新颖结构和特殊工艺及设备，克服了用户反映强烈的远传变送器漏油问题。
    采用动态型面保护设计法，极大地提高了远传装置的过载能力，并改善了温度特性和精度。
    可根据用户使用工艺参数进行耐温设计，保证变送器在额定的高温条件下，稳定可靠地工作。
    应用户的要求，可进行抗真空设计，保证变送器在选定的真空下正常工作。

工作原理
   模拟型电容式压力、差压变送器主要由实现压力/电容转换的δ室敏感部件和将电容转换成二线制4～20mA.DC的电子线路板组成。当过程压力从测量容室的两侧（或一侧）施加到隔离膜片后，经硅油灌充液传至δ室的中心膜片上，中心膜片是一个边缘张紧的平膜片，在压力的作用下，产生相应的位移(最大约0.1mm),该位移即形成差动电容变化，并经电子线路板的解调、振荡和放大，转换成二线制的4～20mA.DC输出信号，输出电流与过程压力的大小成正比。
    智能型电容式压力、差压变送器采用先进的集成电路及表面贴装（SMT）技术，变送器的电子部件由一块电路板组成。
    变送器的微处理器控制A/D和D/A转换的工作也能完成自诊断及实现数字通讯。工作时，一个数字压力值被微处理器，并作为数字储存，以确保精密的修正和工程单位的转换。此外，微处理器也能完成传感器的线性化、量程比、阻尼时间以及其它功能，EEPEOM存储所有的组态、特性化及数字微调的参数，存储器为非易失性的，因此，即使断电，所有存储的数据仍能完好保持，以随时实现智能的通讯。
    软件:通过一台HART通讯器对3051智能变送器进行测试和组态。或者通过任意的支持HART通讯协议的上位系统完成通讯。
    HART协议使用工业标准的BBLL202移频键控(FSK)技术，以1200Hz或2200Hz的数字信号叠加在4～20mA的信号上实现通讯。通讯时频率信号对4～20mA的过程信号不产生任何干扰。
    自诊断：智能变送器可完成连续地自诊断。如果变送器被检测出故障，则变送器的输出由用户可选择大于22mA

或小于3.8mA其中一个值，并且任何的HART上位机设备均能显示该变送器自诊断的特殊信息代码。
    格式化：格式化功能是在变送器进行初始化设定和对数字电子部件进行维护时使用的，标准的格式化菜单提供了两个功能：特性化和数字微调。
    ●特性化：尽管3051智能变送器在出厂时就已被特性化处理好，但用户仍可以使用这一功能将现有的3051模拟变送器作一些简单的更新，使它转换为智能型。特性化功能：调节3051智能电容式变送器的电子部件,让它正确地反映传感器的输出。
    ●本功能允许对变送器的特性进行数字标定，以达到制造厂标定的压力标准值。数字微调包括两种独立的操作：
      ①传感器微调：可以调节数字过程变量的读数，使之精确反映压力输入；
      ②模拟输出调整：使仪表的数字电流与仪表的4～20mA模拟输出电流一致。
    组态：●标准组态：除非特别指定，否则将按下列组态供货；
            工程单位：KPa；4mA-0KPa；20mA—量程上限值；输出—线性。
          ●软件标签：空白[；软件标签（8个字符），除非指明，否则是空白]。
          ●除标准组态参数外，用户还可以指定下表附加的数据。

用途
LJYC/LJCC差压变送器主要用于测量液体、气体或蒸汽的差压、压力、液位和密度，然后将其转换成4～20mA.DC信号输出。
通用技术性能和参数

工作环境：环境温度 -29～93℃（模拟放大器）
                     -29～75℃（数字/智能放大器）
                     -29～65℃（带显示表头）
            环境湿度 0～95%
  防护特性：防护能力 IP65
  防爆类型：隔爆型  Exd II BT4-6
            本安型 Exia II CT5
  静压影响：DP类零位误差：对于14MPa，±0.1%最大量程限值或±0.25%最大量程限值（量程代号为3)，在管
            道压力下通过调零给予校正。
  HP类零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。
  电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。
  指示表(%)：液晶数显精度±0.2%
  振动影响：任何方向200Hz振动时，±0.05%/g。
  安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
  重量：3.9Kg（不包括附件）

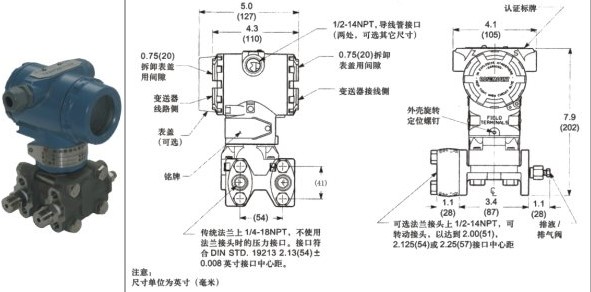

典型产品外形尺寸

安装形式

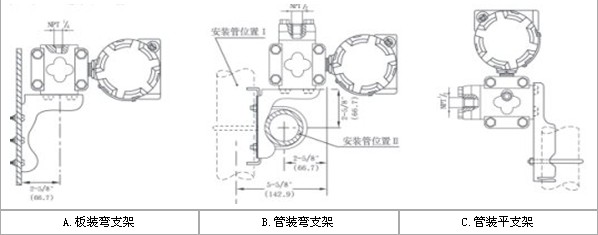

变送器的安装方式有三类：一是借助于多种结构的安装支架（图A～C ），独立安装于测量对象之外；

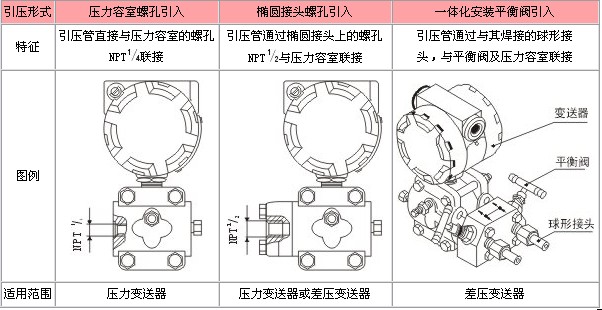

●引压连接方式

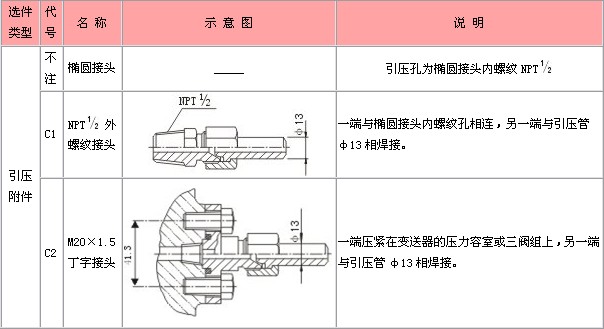

●引压连接方式

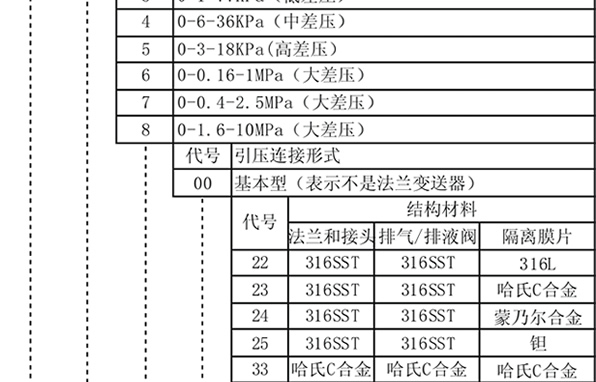

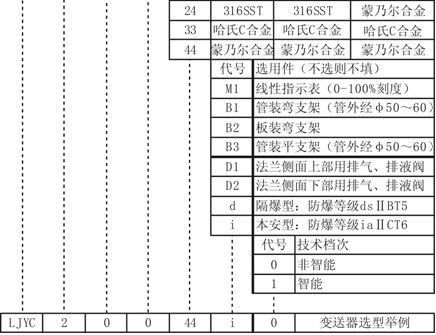

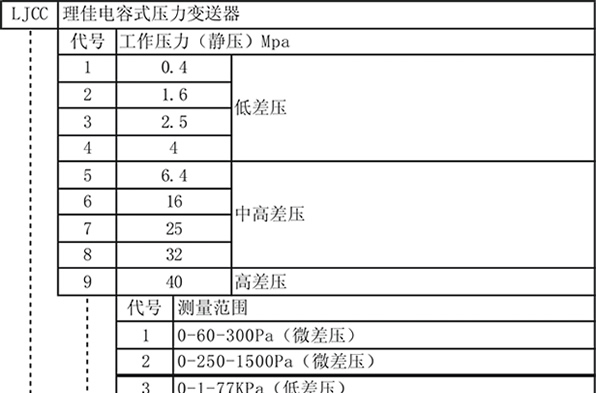

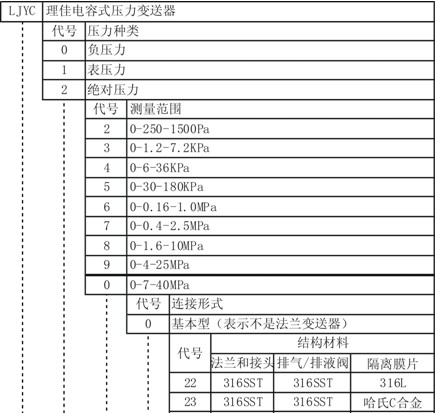

选型表：
